電池式帯電ガンはコンセント要らずでどこでも使用できる帯電装置です

電池式でどこでも手軽に使用できます

電池式帯電ガン(GC25B)は、2.5万ボルトの静電気を
単3電池4本だけで発生させる帯電装置です。

コンセント要らずで、どこでも静電気を安心・安全・簡単に
扱える様に、小さなエネルギーになっています。

ガンの引き金をひくことで簡単に静電気を発生させ、
対象物を帯電させる事が出来ます。

静電気を利用した学校の学習教材として最適です。

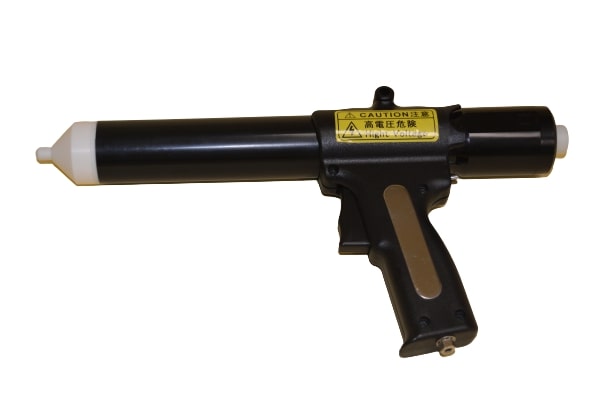

電池式帯電ガン(GC25B)
グリーンテクノの高電圧電源比較表
簡易帯電ガン(帯電装置)の用途例
  • 静電気を利用した簡易実験用に適しています。
  • 除電効果の確認用に。(除電対象物に帯電させる)
  • 学習用例:フランクリンモーター,静電振り子等の実験,一瞬でライデン瓶を充電する。
  • 様々な微物,粉体を吸引・吸着させる。
  • 紙,箔,プラスチックシート等を金属板類に吸着させる。
  • 静電気の同極反発を利用して、繊維などを開かせる。
※ 上記以外にも幅広い用途への応用が出来ます。 グリーンテクノへのお問い合わせ

紙の帯電 (仮接着) 静電分極 (同極反発) 静電気でお絵かき
紙の帯電(紙を貼り付ける) 静電分極(同極反発) 静電気でお絵かき(コピーの原理)
静電振り子 コロナイオン風で風車を回す フランクリンモーター
静電振り子 コロナイオン風で風車を回す フランクリンモーター



簡易帯電ガンの構成
電池式帯電ガン(GC25B) ◎下記の内容で 1セットとなります。
  • 電池式帯電ガン 【GC25B】
  • コロナ放電用電極 【GC-1】
  • アース線(3m)
  • 単3アルカリ乾電池(4本)
簡易帯電ガン(帯電装置)の特徴

◆ 静電気(2万5千ボルト)を簡単に発生出来る。

◆ グリップがアースになっており、人体に帯電する電荷をアースに放電するので安全に使用出来ます。

◆ 学校の学習教材として、また現場での簡易帯電試験に適した、小型で安価な帯電装置。

◆ 先端の電極を交換する事で多目的に使用可能。(『GC90』 用のアクセサリと共用)

※ 実験前にアース線がアースに接続されていることをご確認ください。

簡易帯電ガン(帯電装置)の原理
ガンの引き金をひくと、ガン先端(コロナ帯電電極の針)からコロナ放電によるイオンが発生し、
絶縁物を帯電させることが出来ます。
※ 引き金をひいている間のみ印加します。
電池式帯電ガンの原理イラスト
【操作の手順】
T) 付属のアース線のバナナチップ側を装置のアース端子に接続し、
   ワニ口側をアースに接続してください。
U) 帯電させたい絶縁物(紙,ビニール,シート等)に電池式帯電ガンを向け、引き金をひく。
V) 電池式帯電ガンの先端からマイナスのイオンが発生し、絶縁物が帯電する。
W) 帯電した絶縁物が対象物(金属,導電物 等)に付着する。
グリーンテクノへのお問い合わせ
簡易帯電ガン(帯電装置)の仕様
型      番 GC25B (標準:マイナス)
電      源 単3アルカリ乾電池4本(連続1時間使用可能)
出 力 電 圧 DC25kV (固定)(連続運転可)
連 続 運 転 可 能
出力電圧可変機能 無 し
最大出力電流 20μA
消 費 電 力 6VA
外 部 制 御 無し
使用温度範囲 -10 〜 +40℃
接   地 接地 100Ω 以下
寸   法 L=345mm
質   量 680 g (乾電池・アース線を含む)

※ 標準はマイナス極性です。

※ プラス極性は受注生産です。

コロナ帯電ガンセット

電池式帯電ガンより高い電圧、電圧調整を必要とする用途には 『コロナ帯電ガン』 があります。
コロナ帯電ガンは出力可変機能があるので、用途に合わせた電圧を得られます。

コロナ帯電ガンは、ガンタイプの帯電装置です。
ガンの引き金をひくだけでガン先端から静電気が発生し、対象物を帯電させる事が出来ます。

ガンのグリップ(引き金)で 「ON」・「OFF」 の操作が出来るので、操作性にも優れています。

コロナ帯電ガンセット
  • 入力電圧:AC100V , 50/60Hz
  • 最大出力電圧:DC90kV
  • 最大出力電流:80μA
  • 消費電力:50VA
  • 出力電圧可変機能:有り
  • 連続運転:可能
