高電圧発生装置(直流高電圧電源)

HOME製品紹介高電圧電源 > 小型高電圧電源(GTシリーズ)

高電圧電源(GTシリーズ)概要

小型高電圧電源(GTシリーズ)外観
  • 出力電圧:0〜100kV
  • 出力可変機能付き
  • 最大出力電流:80μA
  • 長寿命・高信頼性!
  • 帯電・放電の他、用途多様!

当社の小型高電圧電源(GTシリーズ)は、
制御部(コントローラー)と高電圧発生部(カートリッジ) 分離型の直流高電圧電源です。

制御部と高電圧発生部の間は制御ケーブルで繋ぎ、制御ケーブルの長さ分、離れた位置で高電圧印加のON/OFF切り替え操作が出来ます。(制御ケーブル標準の長さ:5m)

小型高電圧電源(GTシリーズ)は、最大出力電圧:〜20kV、〜80kV、〜100kV の3タイプあり、
出力可変機能が付いているので、使用目的に合わせた電圧の調整が可能です。

小型高電圧電源(GTシリーズ)は、【 川崎ものづくりブランド 】 に認定されました。

高電圧電源(GTシリーズ)の用途
小型高電圧電源(GTシリーズ)は、高電圧を発生させる電源としてだけでなく、当社のアプリケーション装置と組み合わせることにより、より幅広い用途にもお使いいただけます。
【帯電】
GTシリーズ応用装置(帯電)
【放電】 GTシリーズ応用装置(放電)
製品動画ページ グリーンテクノへのお問い合わせ
高電圧電源(GTシリーズ)の構成
小型高電圧電源(GTシリーズ) ◎下記の内容で 1セット となります。
  • コントローラー(制御部) (GTC)
  • カートリッジ(※1)
  • 制御ケーブル(5m)
  • 電源ケーブル(3m)
  • アース線(3m)
 ※ カートリッジの極性をご指定下さい。
小型高電圧電源(GTシリーズ)の特徴
  • 最大出力電圧:0〜20kV,0〜80kV,0〜100kV の電源がある
  • 出力可変型電源なので、用途に合わせた電圧が得られる
  • 出力電流が小さい(80μA)ので、安心して扱える
  • 保護回路が入っているので安全に使用できる(安全重視設計)
  • 高電圧発生カートリッジが静電気機器の電極に直接接続出来るので、
    従来の高電圧ケーブルが不要
  • コントローラーとカートリッジ間を結ぶケーブルは、24Vと低電圧
  • 高電圧発生カートリッジは、エポキシ樹脂を真空中で注型してあり、高信頼性
高電圧電源(GTシリーズ)の仕様
型     番 GT20 □ GT80 □ GT100 □
入 力 電 圧 AC100V , 50/60Hz
最大出力電圧 DC 20kV DC 80kV DC 100kV
連 続 運 転 可  能
出力電圧可変機能 有  り
最大出力電流 80μA
消 費 電 力 50VA
外 部 制 御 トランジスタ入力,a接点入力
(リモート時)
使用温度範囲 -10℃ 〜 +40℃
保存温度範囲 -20℃ 〜 +70℃
※上記はコントローラーとカートリッジを組み合わせた時の仕様です。
【コントローラー】及び【カートリッジ単体】の仕様はコチラ

グリーンテクノへのお問い合わせ

グリーンテクノの高電圧電源比較表

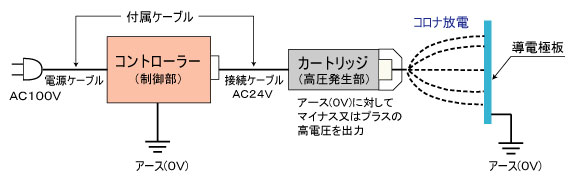

高電圧電源の接続構成
高電圧電源の接続構成図

コントローラーからの出力はAC24Vと低圧になっており、コントローラーとカートリッジ間を
  付属の制御ケーブルで接続 して使用します。

カートリッジ内で昇圧され、カートリッジ先端で 直流の高電圧を発生します。

小型高電圧電源(GS50)
電流が多い電源をお探しの方には、 定電圧電源(GSシリーズ) もございます。
電流が多い電源が必要な場合、
一定の出力を連続発生させたい場合には
定電圧電源(GSシリーズ)がオススメです。
小型高電圧電源(GS50)
【GS30】 最大出力電圧:30kV, 最大出力電流:600μA
【GS50】 最大出力電圧:50kV, 最大出力電流:600μA
【GS100】最大出力電圧:100kV,最大出力電流:200μA
小型高電圧電源(GSシリーズ)詳細
